01
Сверлильный шаблон
- Задача
- Отверстия размечают вручную, появляется разброс.
- Решение
- Создаём базирование по стабильным поверхностям и ставим металлические втулки.
- Контроль
- Проверяем доступ инструмента и заменяемость изнашиваемых элементов.
03Технологическая оснастка

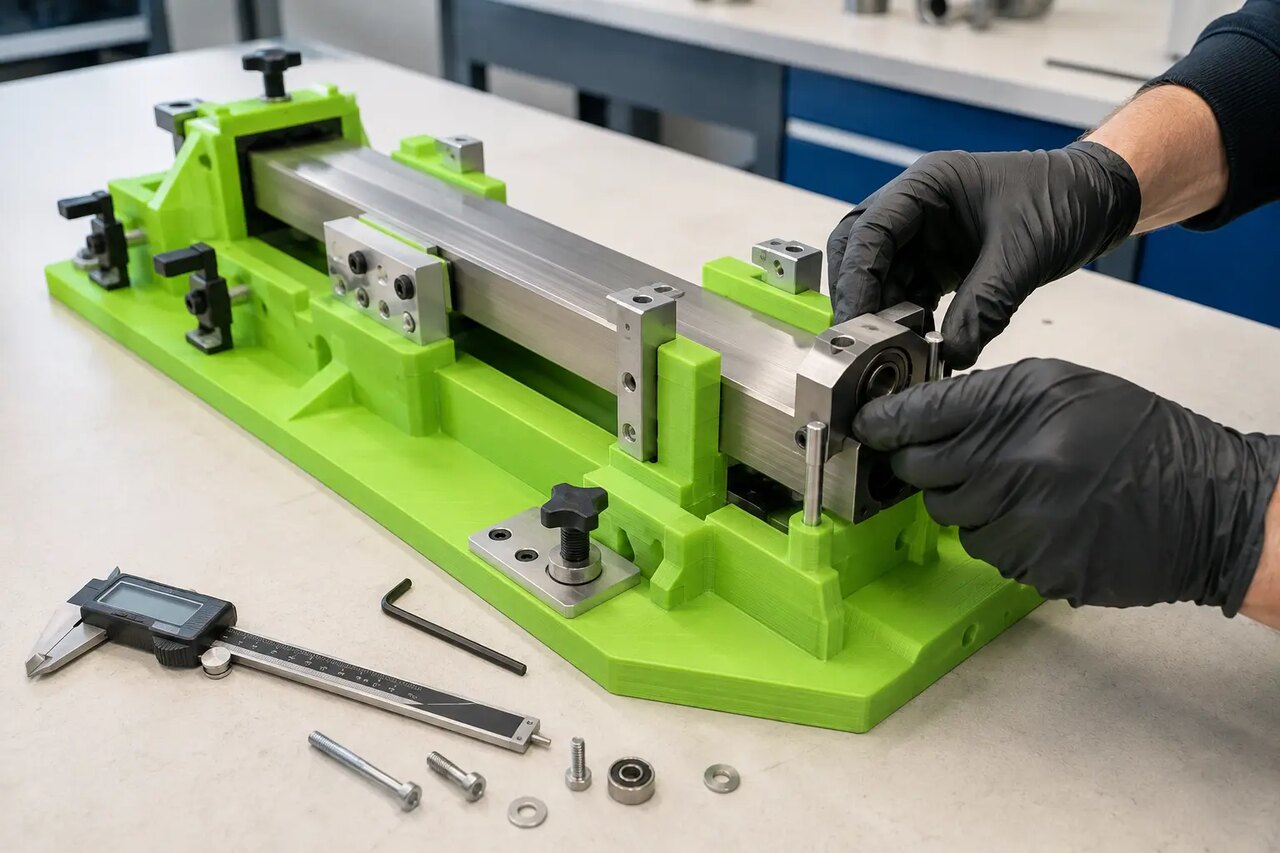

Кондукторы, шаблоны и сборочные приспособления
Проектируем лёгкую полимерную оснастку под конкретную операцию: позиционирование, сверление, сборку, контроль, транспортировку и защиту детали.
- Под конкретное рабочее место
- Сменные втулки и упоры
- Цветовое кодирование оснастки
03 / 15Практические сценарии
Не просто форма — сценарий работы оператора
В проекте учитываем установку детали, направление усилия, быстрый съём, ресурс и защиту от неправильной сборки.
02
Сборочный кондуктор
- Задача
- Детали смещаются при склейке или фиксации.
- Решение
- Формируем ложемент, упоры и прижимы в правильной последовательности.
- Контроль
- Тестируем извлечение готового узла и исключаем перепутывание.
03
Контрольный калибр
- Задача
- Нужна быстрая проверка габарита без сложного измерения.
- Решение
- Делаем проходной/непроходной шаблон с понятной индикацией результата.
- Контроль
- Критические поверхности выделяем и при необходимости доводим.
Комментарий технолога
Проектируем от баз и движения рук
Хорошая оснастка начинается с наблюдения за операцией. Где деталь берут, какой стороной ставят, что мешает инструменту, как её извлекают — всё это влияет на геометрию сильнее красивого рендера.
ЭКСПЕРТНЫЙ
РАЗБОР
РАЗБОР
Инженерная команда
3D-печати и моделирования
01
Выбираем устойчивые базы на изделии
02
Добавляем ошибкозащиту poka-yoke
03
Разделяем корпус и расходные вставки
04
Проверяем эргономику на тестовой печати
Техническая логика
Конструкция по типу операции
Финальный выбор делаем после проверки модели, условий эксплуатации и требований к поверхности.
ВариантДля каких задачКлючевой критерий
01ПозиционированиеPETG или ABSЛожементы, упоры, шаблоны
02СверлениеPA-CF + металлические втулкиРесурс и стабильная ось инструмента
03Мягкий контактTPU-накладкиЗащита окрашенной поверхности
Предварительный расчёт · ±25%
Расчёт оснастки или кондуктора
Оцениваем проектирование, базирование, изнашиваемые элементы и тестирование на операции. Поля настроены именно под это направление.
Маршрут проекта
Как проходит работа
Этапы можно адаптировать под срочный ремонт, единичный прототип или повторяемую партию.
Операция
Разбираем последовательность действий и ошибки.
Базирование
Определяем опоры, зажимы и рабочие зоны.
Прототип
Проверяем удобство на реальной детали.
Рабочая версия
Усиливаем, маркируем и передаём в цех.
Что получает заказчик
Готовое приспособлениеПонятная схема примененияФайл и параметры для ремонта или повтораСвязанные возможности
Соберите решение целиком
Переходите на соседнее направление, если задача включает моделирование, серию, обработку или другую технологию.
Перед обращением
Частые вопросы
Ответы относятся к типовым проектам. Ограничения конкретной детали определяются после просмотра исходных данных.
Можно сделать оснастку по фотографии рабочего места?
Для первичной идеи — да, но для точной конструкции потребуются размеры изделия, инструмента и зон базирования.
Нужны ли металлические элементы?
Для направляющих, резьб и быстроизнашиваемых мест часто используем втулки, гайки и крепёж. Это заметно продлевает ресурс.
Полимерная оснастка достаточно прочная?
Для многих сборочных и контрольных операций — да. Нагрузку и ресурс оцениваем до выбора материала; для силовых задач предлагаем гибридную конструкцию.
Можно раскрасить оснастку по участкам?
Да, цвет помогает быстро различать типоразмеры, ориентацию и принадлежность к операции.
Следующий шаг
Опишите операцию, которую нужно упростить
Пришлите фото рабочего места, деталь и ожидаемый результат. Мы зададим вопросы о базировании, ресурсе и контроле.
